关于防爆配电箱的基础配置

1、配电系统应配置总防爆配电箱、分配电箱、低压防爆配电箱，实行三级配电；

2、配电系统要使三相负荷均衡；

3、220V或380V单相用电设备宜接入220/380V三相四线系统；

4、当单相照明线路电流大于30A吋，宜釆用220/380V三相四线制供电；

5、总配电箱以下可设若干分配电箱；

6、分配电箱以下可设若干低压防爆配电箱；

7、总配电箱应设在靠近电源的区域，分配电箱应设在用电设备或负荷相对集中的区域，分配电箱与低压防爆配电箱的间隔不得超越30m，开关箱与其控制的固定式用电设备的程度间隔不宜超越3m；

8、每台用电设备必需有各自专用的低压防爆配电箱，严禁用同一个低压配电箱直接控制2台及2台以上用电设备（含插座）；

9、动力配电箱与照明配电箱宜分别设置；当兼并设置为同一配电箱时，动力和照明应分路配电；动力配电箱与照明配电箱必需分设；

10、配电箱应装设在枯燥、通风及常温场所，不得装设在有严重损伤作用的瓦斯、烟气、潮气及其他有害介质中，亦不得装设在易受外来固体物撞击、激烈振动、液体浸溅及热源烘烤场所。否则，应予肃清或做防护处置；

11、低压配电箱四周应有足够2人同时工作的空间和通道，不得堆听任何阻碍操作、维修的物品，不得有灌木、杂草；

12、低压防爆配电箱应采用冷轧钢板或阻燃绝缘资料制造，铜板厚度应为1.2~2.0mm,箱体外表应做防腐处置；

13、低压防爆配电箱应装设端正、结实。固定式配电箱的中心点与空中的垂直间隔应为1.4~1.6m。挪动式配电箱应装设在巩固、稳定的支架上。其中心点与空中的垂直间隔宜为0.8-1.6m；

14、配电箱内的电器（含插座）应先装置在金属或非木质阻燃绝缘电器装置板上，然前方可整体紧固在配电箱箱体内，金属电器装置板与金属箱体应做电气衔接；

15、低压防爆配电箱内的电器（含插座）应按其规则位置紧固在电器装置板上，不得倾斜和松动；

16、低压配电箱的电器装置板上必需分设N线端子板和PE线端子板。N线端子板必需与金属电器装置板绝缘；PE线端子板必需与金属电器装置板做电气衔接。进出线中的N线必需经过N线端子板衔接；PE线必需经过PE线端子板衔接；

17、低压配电箱内的衔接线必需釆用钢芯绝缘导线。相线、N线、PE线的颜色标志必需契合以下规则：

a、相线L1(A)、L2 (B)、L3(C)相序的绝缘颜色依次为黄、绿、红色；

b、N线的绝缘颜色为淡蓝，PE线的绝缘颜色为绿/黄双色；

c、任何状况下上述颜色标志严禁混用和相互代用；

d、导线分支接头不得釆用螺栓压接，应采用焊接并做绝缘包扎，不得有外露带电局部；

18、防爆配电箱的金属箱体、金属电器装置报板以及电器正常不带电的金属底座、外壳等必需经过PE线端子板与PE线做电气衔接，金属箱门与金属箱体必需经过釆用编织软铜线做电气衔接；

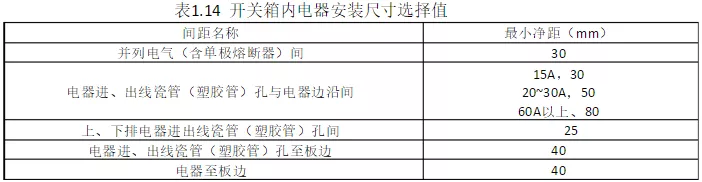

19、配电箱的箱体尺寸应与箱内电器的数量和尺寸相顺应，箱内电器装置板板面电器装置尺寸可依照表1.14肯定；

20、防爆配电箱中导线的进线口和出线口应设在箱体的下底面；

21、三级配电箱的进、出线口应配置固定线卡，进出线应加绝缘护套并成束卡固在箱体上，不得与箱体直接接触。挪动式配电箱、开关箱的进、出线应采用橡皮护套绝缘电缆，不得有接头；

22、防爆配电箱外形构造应能防雨、防尘。
