爆炸危险环境用防爆设备的选型

2022-02-21 09:06:16 　　

防爆基本概念

● 爆炸性危险场所

● 爆炸性危险场所：任何具有潜在爆炸危险的场所。

● 在石油、化工、煤炭等生产领域将不可避免地形成爆炸性危险环境：

◆ 在煤矿井下，三分之二的场所属于爆炸性危险场所；

◆ 在石油开采现场和精炼厂约有60～80％属于爆炸性危险场所；

◆ 在化学工业中，约有80％以上的生产车间属于爆炸性危险场所。

《国家石油储备中长期计划》：2020年底国家石油储备能力：8500万吨/1亿m³，折合10万m³原油储罐1000台。

商业储备用罐、社会储备用罐、石油石化生产用罐，在用大型储罐数量惊人。

防爆基本概念

爆炸：一种因氧化反应或其他放热反应而引起的压力和温度骤升的现象。

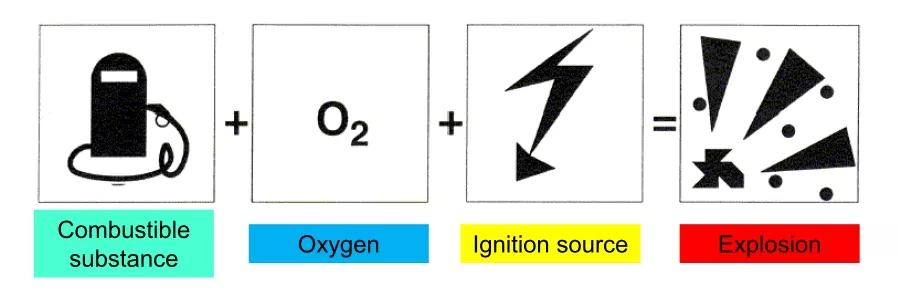

爆炸发生的充分必要条件

◆ 存在可燃性物质

◆ 存在空气

◆ 存在点燃源

◆ 以上三者同时同地存在爆炸发生还需要：

◆ 有限空间

◆ 充分混合或散布

防爆基本概念

点燃源 (EN1127.1-2011中13类)

◆ 静电放电

◆ 碰撞和摩擦（机械火花）

◆ 光辐射

◆ 电磁波

◆ 固体热表面

◆ 电气放电（电气火花、电弧等）

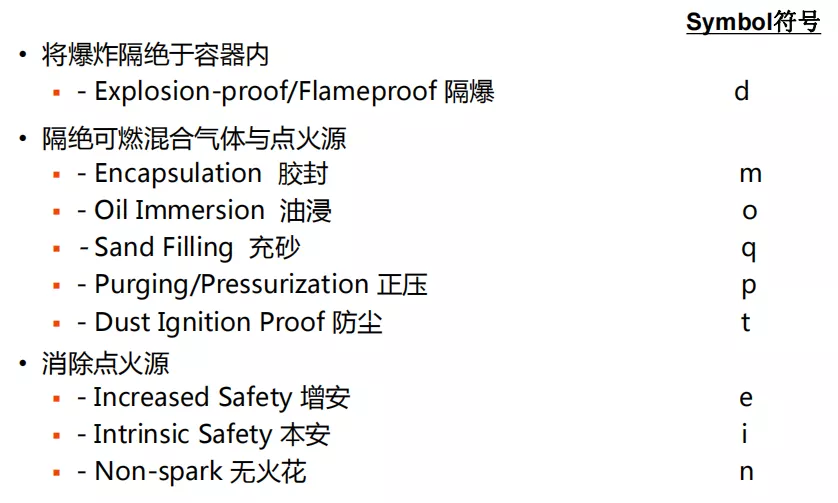

防止爆炸的基本方法

◆ 消除潜在的爆炸性环境

◆ 或消除引爆源

◆ 如果完全消除潜在爆炸性环境和消除引爆源不可能实现，那么选择和准备合适的保护措施，过程设备，系统和作业流程可以使得上述潜在爆炸环境和引爆源同时发生的可能性降低到合理的可接受的水平。上述措施可以是单独使用，也可以是联合使用。

可燃性物质的相关性质

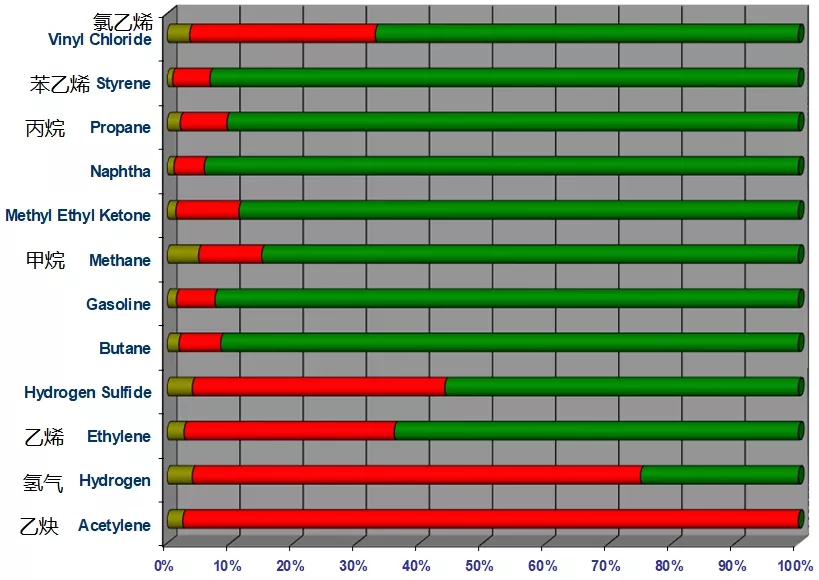

◆ 爆炸极限（LEL、UEL）

可燃性物质的相关性质

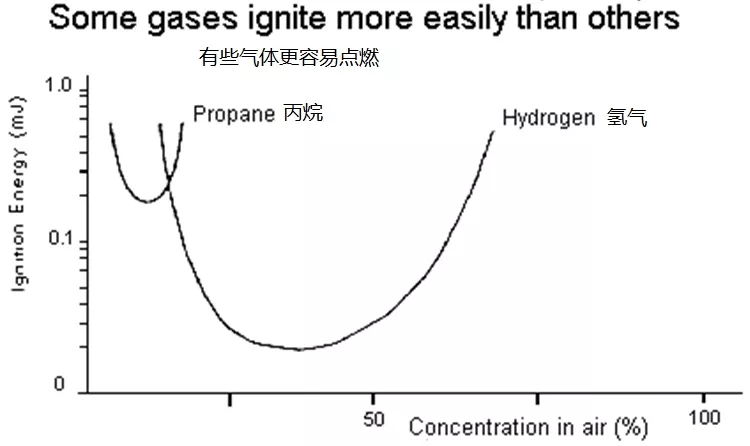

◆ 点燃能量

可燃性物质的相关性质

◆ 自动点燃温度（AIT）：某种材料在没有火花或火焰存在的情况下自己燃烧的温度。

比如：

乙炔Acetylene:299°C

氢气Hydrogen:550°C

乙醚EthylEther:160°C

丙烷Propane:493°C

镁Magnesium:490°C

小麦Wheat:220°C引爆源

可燃性物质（空气中的）氧气

可燃性物质的相关性质

◆ 爆炸浓度上限和爆炸的浓度下限（UFL和LEL）

◆ 最小点燃电流（MIC）

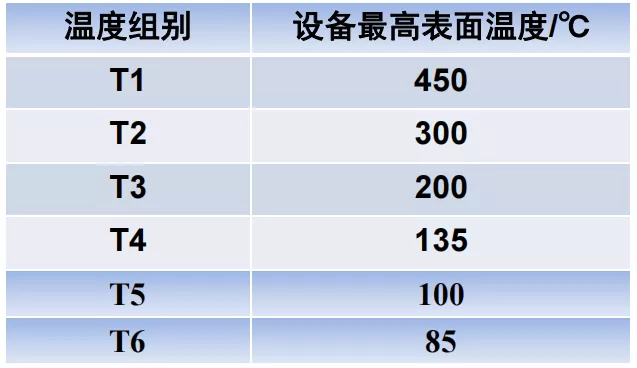

◆ 自动点燃温度（AIT）

◆ 最大实验间隙MESG（隔爆产品）

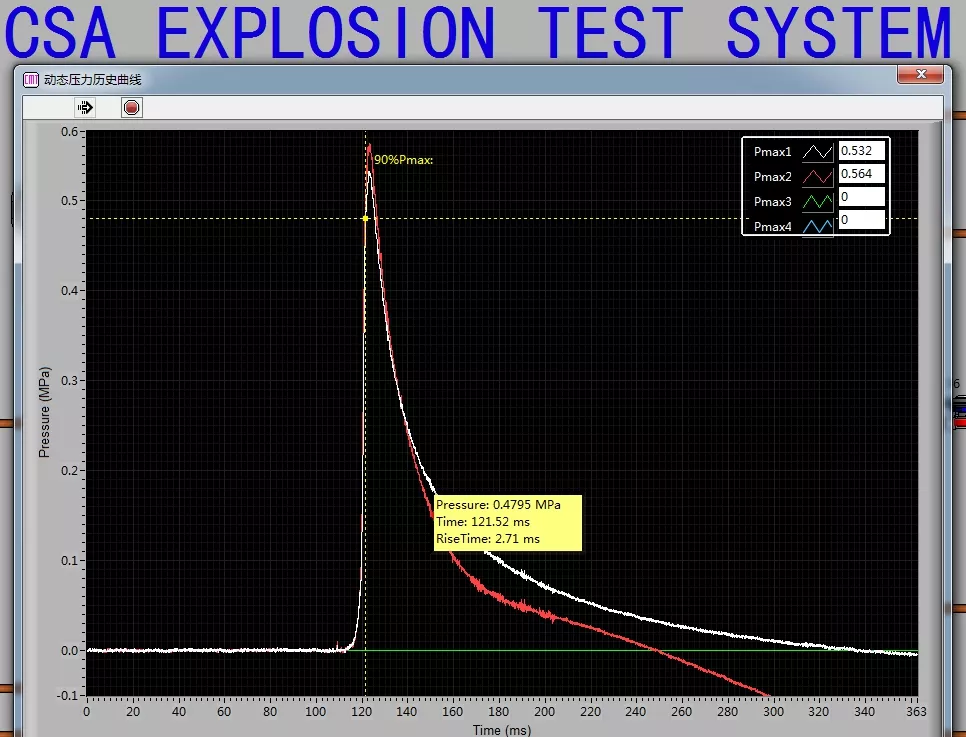

◆ 爆炸压力（EP）

◆ 爆炸峰值压力上升时间（TPP）

◆ ……

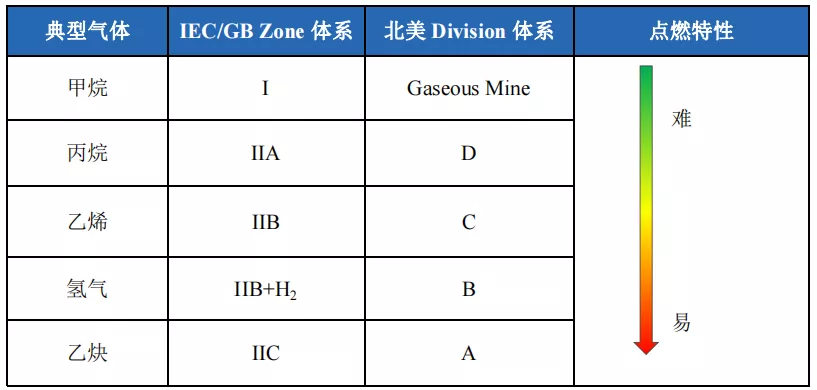

爆炸性气体分级

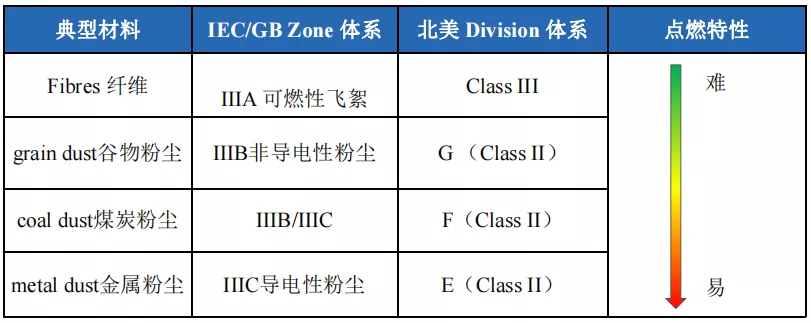

爆炸性粉尘分级

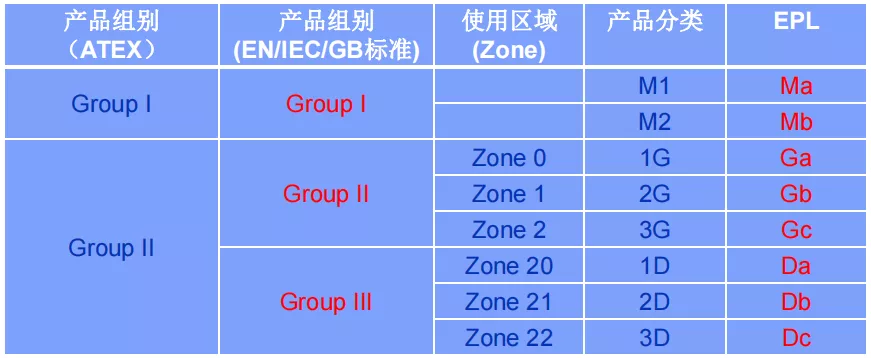

危险区域划分EN/IEC60079-10-X

Zone0-zone20(>1000h/year)

isanareawherethereisahazardousexplosiveatmosphereofamixtureofairandflammablegases,vapoursormistsordustsallthetime,forextendedperiodsoftime,orfrequently.

长期维持，经常出现

Zone1-zone21(10-1000h/year)

isanareawhereahazardousexplosiveatmosphereofamixtureofairandflammablegases,vapoursormistsordustsisoccasionallyformedinnormaloperation正常工况，偶尔出现

Zone2-zone22(<10h/year)

isanareawhereahazardousexplosiveatmosphereofamixtureofairandflammablegases,vapoursormistsordustsisnotusuallyoristemporarilyformedinnormaloperation.正常工况，不太可能出现，或短時维持

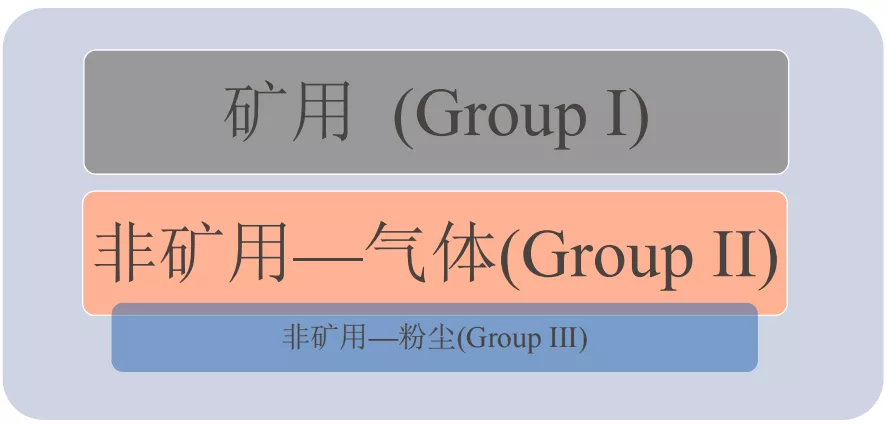

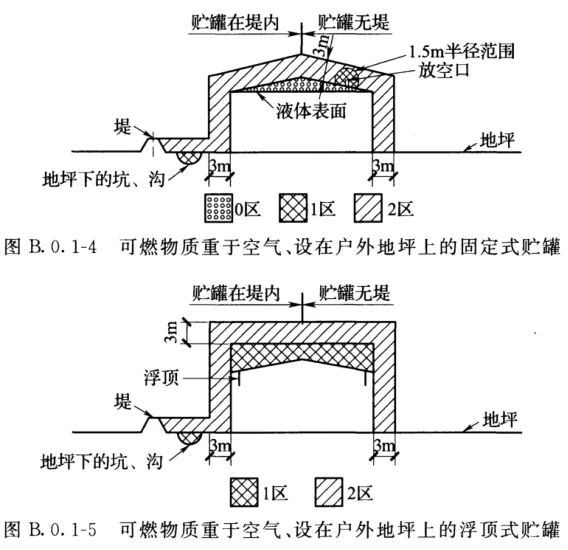

危险区域划分——非矿用区域
