防爆设备中对于紧固件使用的要求

关于防爆设备，紧固件通常是保持其防爆型式完好性的重要部分，特别隔爆型“d”及部分粉尘防爆型设备等有必要采用特别紧固件，它们起紧固隔爆接合面或保持外壳密封性的作用，对保证防爆型式的完好性至关重要。假设紧固件的螺距、公差协作等不合格，则易呈现坠落、松动等问题，然后影响设备的防爆功用，构成安全隐患。因此，防爆设备应选用符合防爆规范恳求并经过实验考证的紧固件，并只能用相同的紧固件中止交流。

1对防爆设备紧固件的通用标准

1.1对保证专用防爆型式或用于防止触及暴露带电零件一切必要的紧固件，只容许运用东西（如，螺丝刀、扳手等）才干松开或撤消。

1.2假设紧固件的材料合适于外壳材料，含轻金属的外壳用紧固件能够用轻金属或非金属材料制成。

1.3只需螺纹外形合适于外壳材料时，才能够在外壳上攻螺孔，用于设备在工作中可能翻开的盖。
2特别紧固件的恳求螺纹的螺距、公差协作，螺栓（钉）头或螺母应符合相关规范恳求。2.1螺纹的螺距应符合GB/T 9144大螺距公制螺纹的恳求，此系列是从GB/T 193规矩的普通螺纹系列优选出来的，公称直径范围为1mm~64mm；螺纹的公差协作应符合GB/T 197和GB/T 2516中的6g /6H（数字表示公差等级，精度越高数值越小；字母表示公差带方位，外螺纹用小写字母，内螺纹用大写字母）。

2.2符合规范恳求的规范件

2.2.1外六角螺栓应符合GB/T 5782或GB/T 5783的恳求。

2.2.2 内六角圆柱头螺钉应符合GB/T 70.1的恳求。

2.2.3 内六角紧定螺钉应符合GB/T 77（平端）、GB/T 78（锥端）、GB/T 79（圆柱端）或GB/T 80（凹端）的恳求。

当采用其它螺栓（钉）头或螺母紧固件时，防爆设备上应标志“X”，并且在产品运用阐明书中对这些紧固件中止详细规矩，并阐明只能用相同的紧固件中止交流。

2.3 特别紧固件孔的恳求

2.3.1特别紧固件孔容许啮合的螺纹深度h应至少等于紧固件螺纹的外径（如图1）。

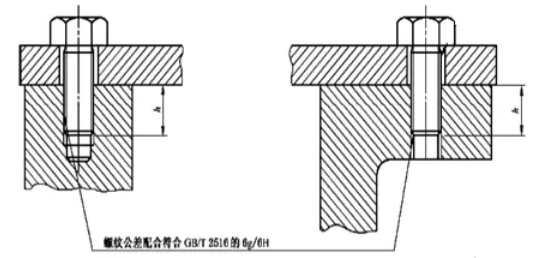

图1：特别紧固件孔容许啮合的螺纹深度h

2.3.2 特别紧固件孔的螺纹公差应符合GB/T 197和GB/T 2516中6H，且应满足以下条件:

a) 螺栓头下面孔应按照GB/T 5277-1985不大于H13的中等设备的尺度恳求, 即图2中c部位空地应不大于GB/T 5277-1985的 H13中等设备容许的最大空地(如，M6螺栓协作的孔径应不大于Ф6.6)。

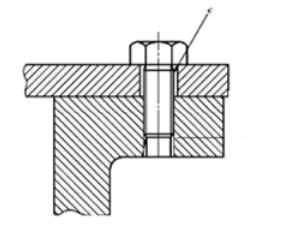

图2：螺栓头下面孔与螺栓的协作空地

b) 细杆螺栓头(或螺帽)下面的孔应攻丝，以保证螺栓不坠落。螺孔尺度应保证与被联接件接触面积至少等于非细杆螺栓在光孔中的接触面积（图3中的“X”环形接触部分）。即细杆紧固螺栓与被联接件的接触尺度X应不小于全螺纹紧固螺栓（见图2）的接触尺度。

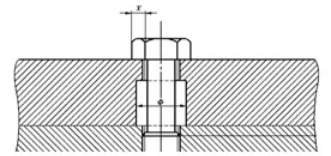

图3：细杆紧固螺栓头与被紧固件的接触面

2.4 内六角紧定螺钉的恳求

用于紧固螺纹盖的内六角紧定螺钉（如，防松用途），螺纹的公差协作应符合GB/T 197和GB/T 2516中的6g /6H，且在紧固往后不能从螺孔中凸出。

在实验室查验防爆设备进程中和检查现场在用防爆设备时，常常会发现防爆设备紧固件不符合规范恳求的状况。希冀经过以上对防爆设备紧固件的简明引见，能协助咱们进一步了解防爆设备紧固件的恳求，在防爆设备制造、查验和运用中惹起咱们的重视。
