关于防爆配电箱的基本介绍

2022-03-04 09:12:45

防爆配电箱的基本介绍

1、配电体系应装备总防爆配电箱、分配电箱、低压防爆配电箱,实施三级配电;

2、配电体系要使三相负荷均衡;

3220V380V单相用电设备宜接入220/380V三相四线体系;

4、当单相照明线路电流大于30A吋,宜釆用220/380V三相四线制供电;

5、总配电箱以下可设若干分配电箱;

6、分配电箱以下可设若干低压防爆配电箱;

7、总配电箱应设在接近电源的区域,分配电箱应设在用电设备或负荷相对集中的区域,分配电箱与低压防爆配电箱的距离不得逾越30m,开关箱与其控制的固定式用电设备的程度距离不宜逾越3m

8、每台用电设备必需有各自专用的低压防爆配电箱,严禁用同一个低压配电箱直接控制2台及2台以上用电设备(含插座);

9、动力配电箱与照明配电箱宜分别设置;当兼并设置为同一配电箱时,动力和照明应分路配电;动力配电箱与照明配电箱必需分设;

10、配电箱应装设在枯燥、通风及常温场所,不得装设在有严重损害效果的瓦斯、烟气、潮气及其他有害介质中,亦不得装设在易受外来固体物撞击、剧烈振荡、液体浸溅及热源烘烤场所。否则,应予肃清或做防护处置;

11、低压配电箱四周应有满足2人同时作业的空间和通道,不得堆听任何阻碍操作、修理的物品,不得有灌木、杂草;

12、低压防爆配电箱应选用冷轧钢板或阻燃绝缘资料制造,铜板厚度应为1.2~2.0mm,箱体外表应做防腐处置;

13、低压防爆配电箱应装设规矩、健壮。固定式配电箱的中心点与空中的垂直距离应为1.4~1.6m。移动式配电箱应装设在巩固、稳定的支架上。其中心点与空中的垂直距离宜为0.8-1.6m

14、配电箱内的电器(含插座)应先设备在金属或非木质阻燃绝缘电器设备板上,然前方可整体紧固在配电箱箱体内,金属电器设备板与金属箱体应做电气联接;

15、低压防爆配电箱内的电器(含插座)应按其规矩方位紧固在电器设备板上,不得倾斜和松动;

16、低压配电箱的电器设备板上必需分设N线端子板和PE线端子板。N线端子板必需与金属电器设备板绝缘;PE线端子板必需与金属电器设备板做电气联接。进出线中的N线必需通过N线端子板联接;PE线必需通过PE线端子板联接;

17、低压配电箱内的联接线必需釆用钢芯绝缘导线。相线、N线、PE线的色彩标志必需契合以下规矩:

a、相线L1(A)L2 (B)L3(C)相序的绝缘色彩依次为黄、绿、赤色;

bN线的绝缘色彩为淡蓝,PE线的绝缘色彩为绿/黄双色;

c、任何情况下上述色彩标志严禁混用和相互代用;

d、导线分支接头不得釆用螺栓压接,应选用焊接并做绝缘包扎,不得有外露带电局部;

18、防爆配电箱的金属箱体、金属电器设备报板以及电器正常不带电的金属底座、外壳等必需通过PE线端子板与PE线做电气联接,金属箱门与金属箱体必需通过釆用编织软铜线做电气联接;

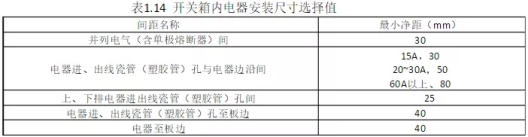

19、配电箱的箱体尺度应与箱内电器的数量和尺度相适应,箱内电器设备板板面电器设备尺度可依照表1.14肯定;



20、防爆配电箱中导线的进线口和出线口应设在箱体的下底面;

21、三级配电箱的进、出线口应装备固定线卡,进出线应加绝缘护套并成束卡固在箱体上,不得与箱体直接接触。移动式配电箱、开关箱的进、出线应选用橡皮护套绝缘电缆,不得有接头;

22、防爆配电箱外形构造应能防雨、防尘。
